1.1、概述
防爆太陽能供電池板滿足氣體防爆二區要求。采用太陽能獨立供電系統，蓄電池連續供電時間根據用戶需求進行配置。

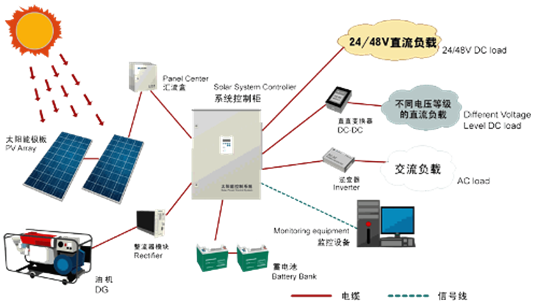

1.2、系統工作模式
日照正常時，太陽能控制系統對光伏板陣所發電能進行管理，在滿足負載用電需求的同時將電能存入蓄電池組。當日照不足時，由蓄電池為負載進行供電。
1.3、系統簡介
1、太陽能控制器

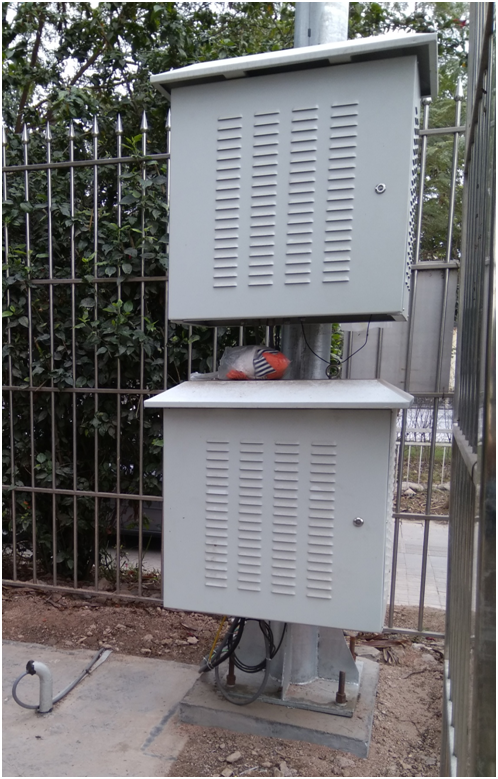

太陽能控制器放入控制箱內，控制箱材質為316L，滿足整體防爆認證，防爆等級：Ex d IIB T4，防爆箱外有遮陽防曬措施，避免箱體內電子設備元器件溫升太高，影響使用壽命。
2.蓄電池
根據用戶要求，蓄電池容量滿足連續陰雨天供電；提供電池和電池箱的整體防爆認證，適用于防爆二區。

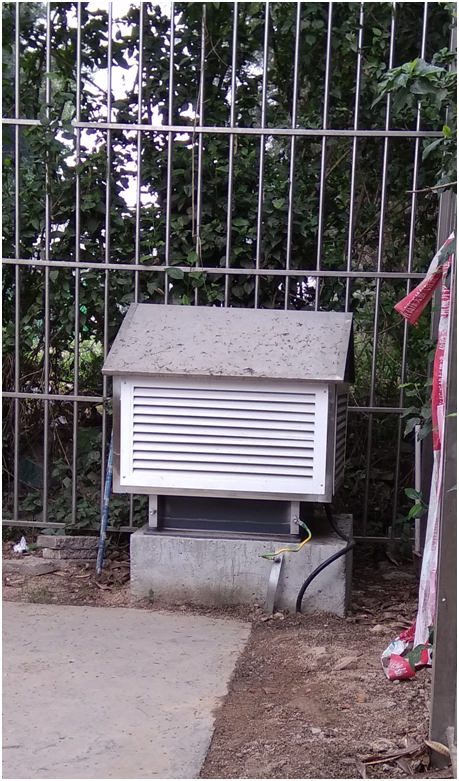

考慮到地埋方式需要做水泥地下室，施工難度較大，我們選擇將電池項安裝到合適的體面位置，電池箱外有遮陽防曬措施，電池箱體材質為316L，防曬箱材質為PVC。
3.太陽能組件
為提高太陽能電源系統的工作效率，選用太陽能控制系統的方陣額定輸入配套蓄電池額定電壓為DC24V。根據此項目技術要求采用防爆型太陽能電池組件，根據計算分析選用相應規格的太陽電池組件，太陽能組件最大工作電壓為17.5V，開路電壓為22V，根據計算采用 2塊組件串聯，得到太陽電池組的輸出最大工作電壓為35V，最接近DC24V蓄電池的額定電壓，最高開路電壓為44V，小于控制器的100V最高輸入電壓要求。這樣能夠使太陽電池在實際正常工作時以近似功率調節器設計的額定輸入電壓工作，從而使系統配置更加合理，提高了系統的發電效率。
